小编按：高液位运行会掩盖一些问题，结合流量监测数据和高程关系进行全面的定量分析诊断，可以清晰的分析其问题表现规律和风险变化，在此基础上通过便携仪表快速比对，锁定具体问题点。可以将复杂问题逐一依据定量数据拆解，从而搞清楚问题成因，支持下一步整治工作。

【文章文字太多不好看？那就翻到最下面看看8幅图片的漫画版吧。】

在线监测揪出管网逆流 “元凶”，破解标高联动风险

某城市污水厂服务区内的管网雨污混接情况不容乐观，雨天管网总出现高液位、逆流，甚至污水溢流到河道，水系丰富的河道水位在雨天也是高涨，那么污水厂在雨天面临很严重的水质水量冲击压力——这到底是河水倒灌，还是雨水混入和泵站调度问题呢？在线监测用 “实时追踪 + 数据比对”，一步步还原了真相。

城市地下管网就像藏于地表下的 “血管网络”，而雨天的高液位、逆流、污水溢流，恰似管网的 “肠梗阻”—— 污水厂受水质水量冲击，河道面临污染风险，管理者却常陷入困惑：这到底是河水倒灌所致，还是雨水混入、泵站调度不当引发的连锁反应？传统人工排查像 “盲人摸象”，难寻问题根源。在线监测技术的出现，给这套地下系统装上了 “火眼金睛” 与 “数据侦探”：它能实时捕捉液位骤升、流量骤降甚至负流量的异常信号，结合雨水排口标高、河道黄海标高精准比对，一步步还原逆流节点、雨污混接的真相。今天就通过真实监测案例，聊聊在线监测如何破解管网逆流与雨污串流的难题，让隐藏在地下的风险 “显形”。

1 逆流节点 “现形记”：监测仪的 “火眼金睛”

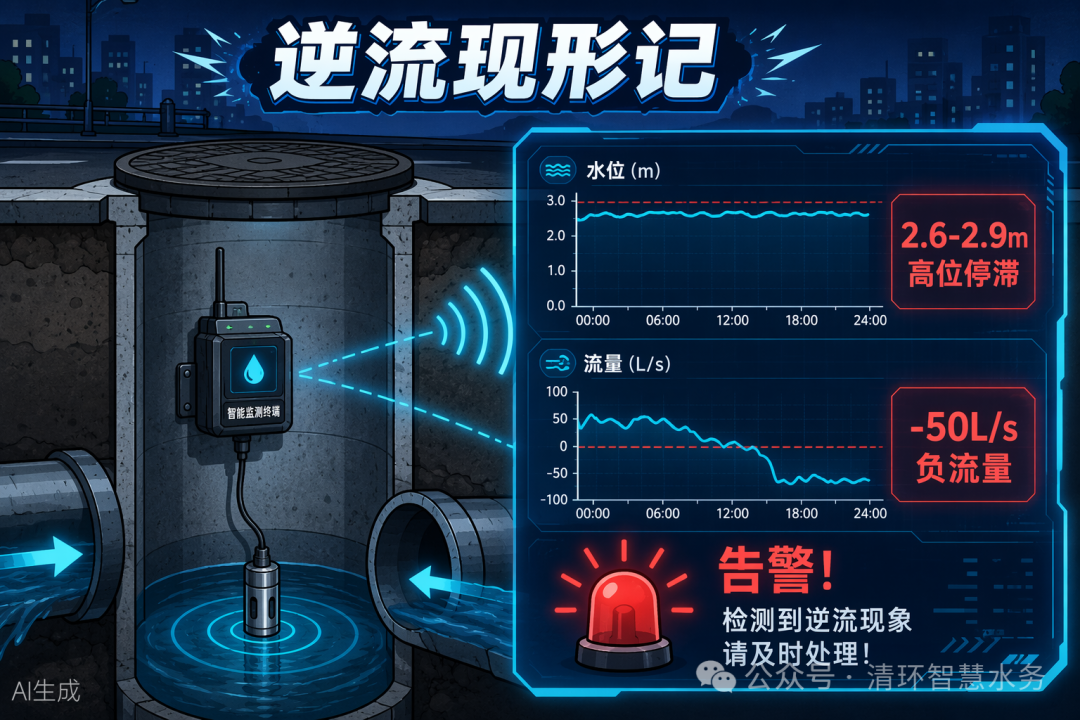

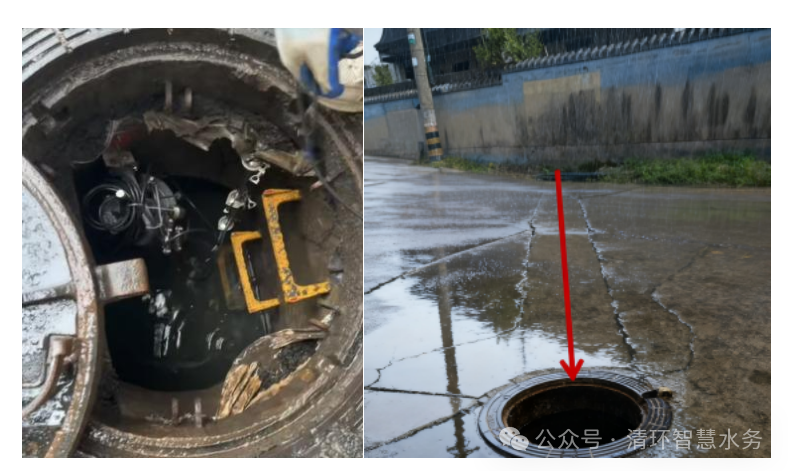

小编在各片区汇入主干管的检查井装了专业好用的THWater在线监测仪，很快发现了逆流的 “典型特征”：监测点液位进入 “高位停滞期”（不再上涨），但流量骤降至 50L/s 以下，甚至出现负流量（污水反向流动）。

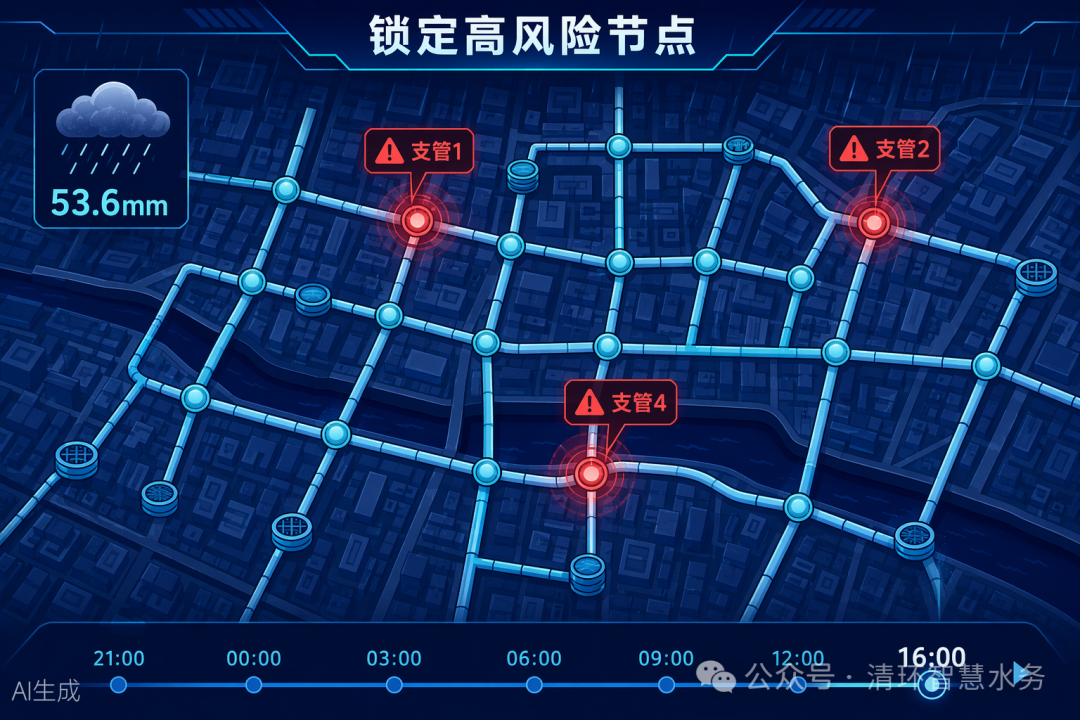

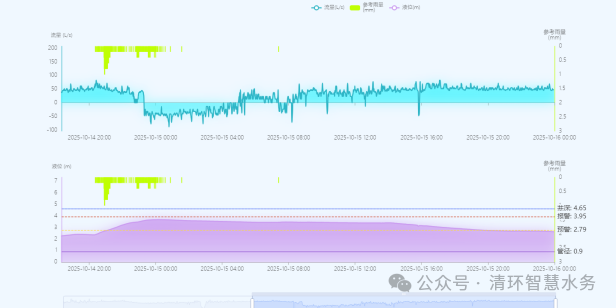

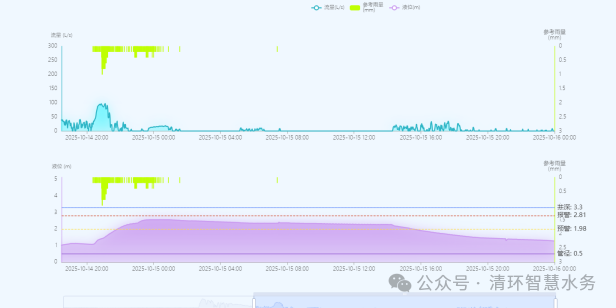

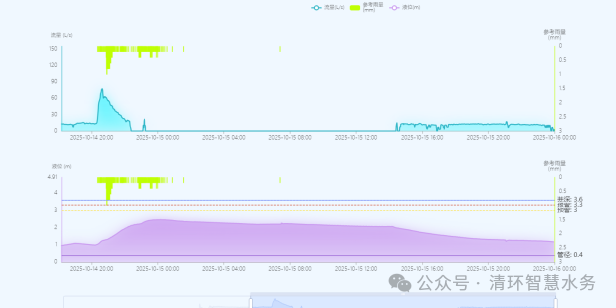

某场暴雨（降雨量 53.6mm）中，监测仪实时捕捉到 3 个节点（支管1、2、4 等）出现上述异常：从当天 21:00 到次日 16:00，这些节点液位维持在 2.6m-2.9m 高位，支管4#节点甚至出现 - 50L/s 的逆流数据，直接锁定了高风险区域。

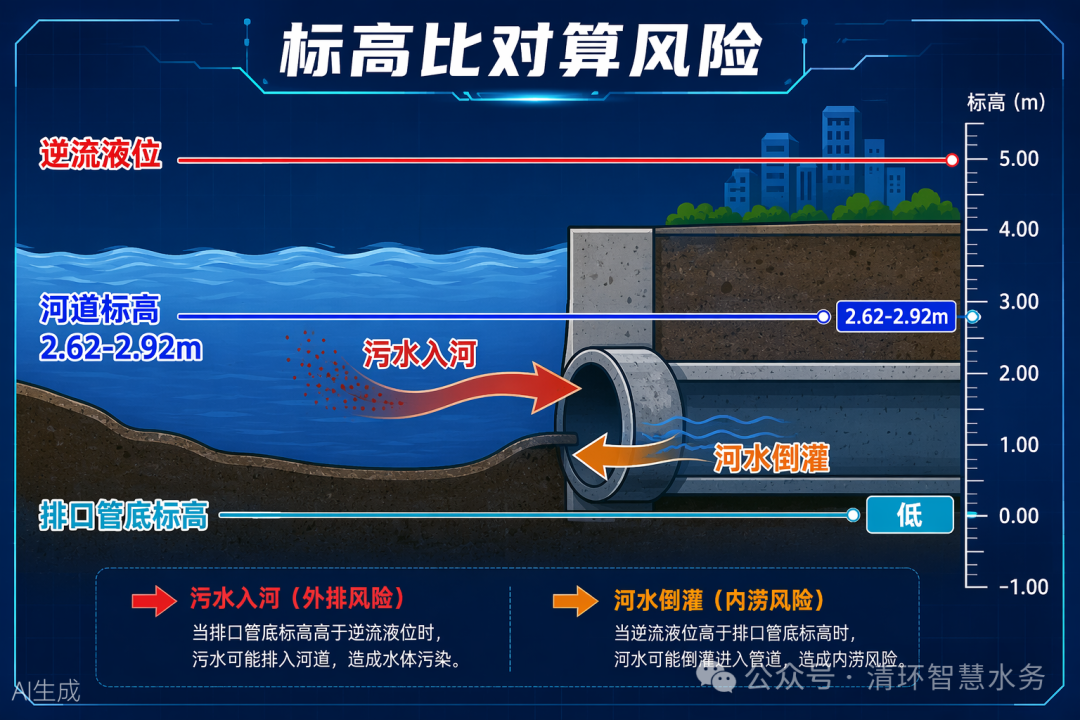

结合在线监测的 “逆流液位标高”，与雨水排口的标高、河道的黄海标高（2.62m-2.92m）、雨水排口管底标高比对，小编算出了两类核心风险，用数据说话：

1#、2#、4#支管在暴雨期间出现的逆流液位标高均高于排口的管底标高，若发生雨污混接串联，极容易出现污水从雨水排口漏排进入河道污染水体。反之，河道液位若高于雨污混接串联标高，将出现河道水入侵到污水管网，降低污水水质并增加污水管内流量压力，污水管液位将大幅上涨，对泵站和污水厂的正常运行都产生极大的压力。

2、便携水质水量仪锁定雨污混接点位

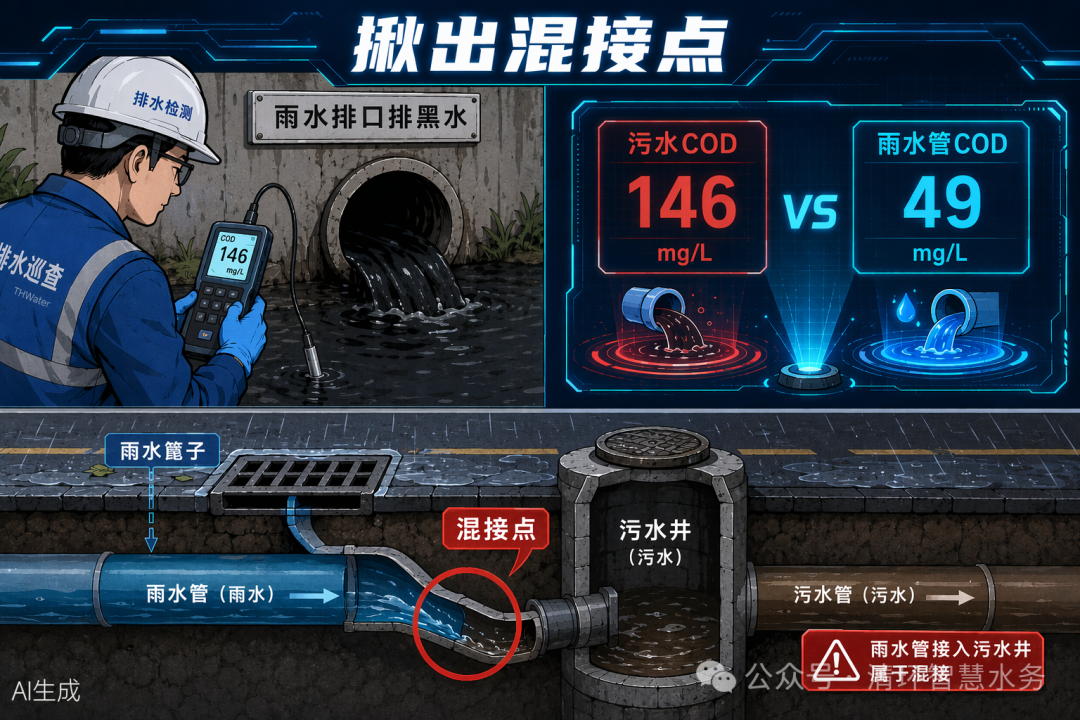

对4#污水支管和附近雨水排口同步用便携水质水量仪复核排查，当4#污水支管处于高水位时，4#污水为COD146mg/L、20mg/L，发现1#雨水排口有较深颜色的水体排出，说明1#污水支管与雨水管的上游很可能发生了雨污串联，导致污水渗入雨水管排到河道。笔者通过管网拓扑结构，锁定了雨污管交接处的检查井，水质监测发现雨水管的COD49mg/L、氨氮20mg/L，现场排查发现有雨水箅子接入1#污水管的检查井，雨水箅子处于较高水位，追踪溯源，确定污水从雨水箅子为混接点串联到雨水管。

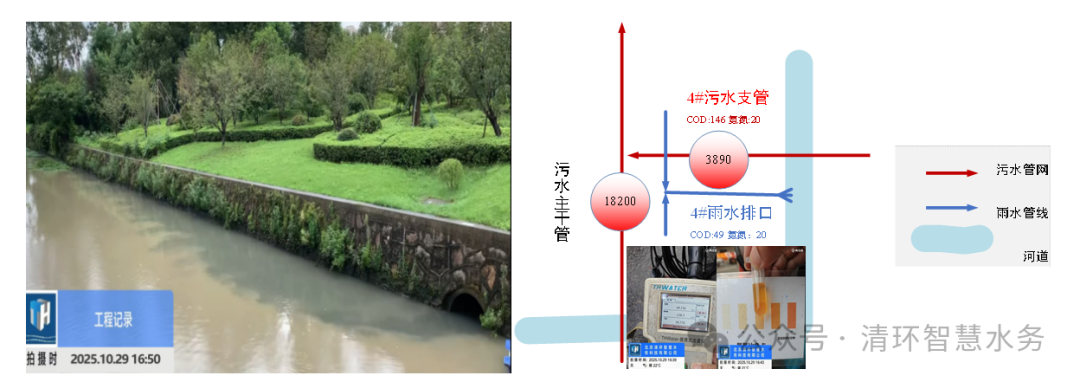

图3 雨水排口排黑水（左）、1#污水支管与雨水排口的水质比对（右）

3. 泵站调度管网液位“精准药方”

在线监测还发现了一个关键问题：传统 “积水即启动” 的泵站调度模式，其实是管网高液位的 “推手”—— 管道一积水就抽排，导致下游液位骤升，主干管顶托上游支管，直接触发逆流和溢流。

基于主干管液位与支管的逆流液位监测数据，笔者给出了优化建议：雨天需预先将污水主干管液位控制在 4.5m 以下，避免对支管排水顶托使液位达到雨污混接点，减少污水管网端出现水位正压，减小污水从雨水排口入河的风险。

通过上述技术方法，省去人工地毯式排查，自动识别 “高液位 + 低流量 / 逆流” 的异常信号，精准锁定风险节点，再结合标高数据量化隐患，让风险防控从 “被动应对” 变成 “主动出击”。

4.小结

在线监测技术在管网逆流与雨污串流防控中，交出了一份 “数据驱动” 的解决方案，其核心价值体现在三大维度：一是固定监测点识别 “高液位 + 低流量 / 负流量” 的异常特征，快速锁定等高风险支管，让隐患节点从 “地下隐藏” 变为 “清晰可溯”；二是通过逆流液位标高与雨水排口管底标高、河道标高的比对，明确污水溢流至河道、河水倒灌至管网两类风险的等级，为防控提供 “数据标尺”；三是既通过便携水质水量仪复核，锁定雨水箅子等混接源头，又针对性给出泵站调度优化方案，从 “找问题” 延伸到 “解问题”。

在线监测不仅降低了人工排查成本，更守住了污水厂稳定运行与河道生态保护的底线，为智慧排水建设注入了 “看得见、算得准、管得好” 的技术动力。

漫画版
