在线监测 “智破” ：泵站调度与污水厂进水水质关联性

排污泵站与地下管网就像城市排水系统的 “心脏” 与 “血管”，泵站的启停、管网的液位波动，都悄悄影响着污水厂水质和河道生态。但这些 “看不见的关联”，曾让管理者头疼不已 —— 泵站怎么调才不影响污水厂水质？雨天总是引发管网高液位？在线监测技术的出现，就像给排水系统装上了 “智慧大脑” 和 “火眼金睛”，通过实时捕捉流量、液位数据，一步步揭开这些隐藏的运行规律。今天就通过真实监测案例，聊聊在线监测如何破解泵站调度与管网风险的问题。

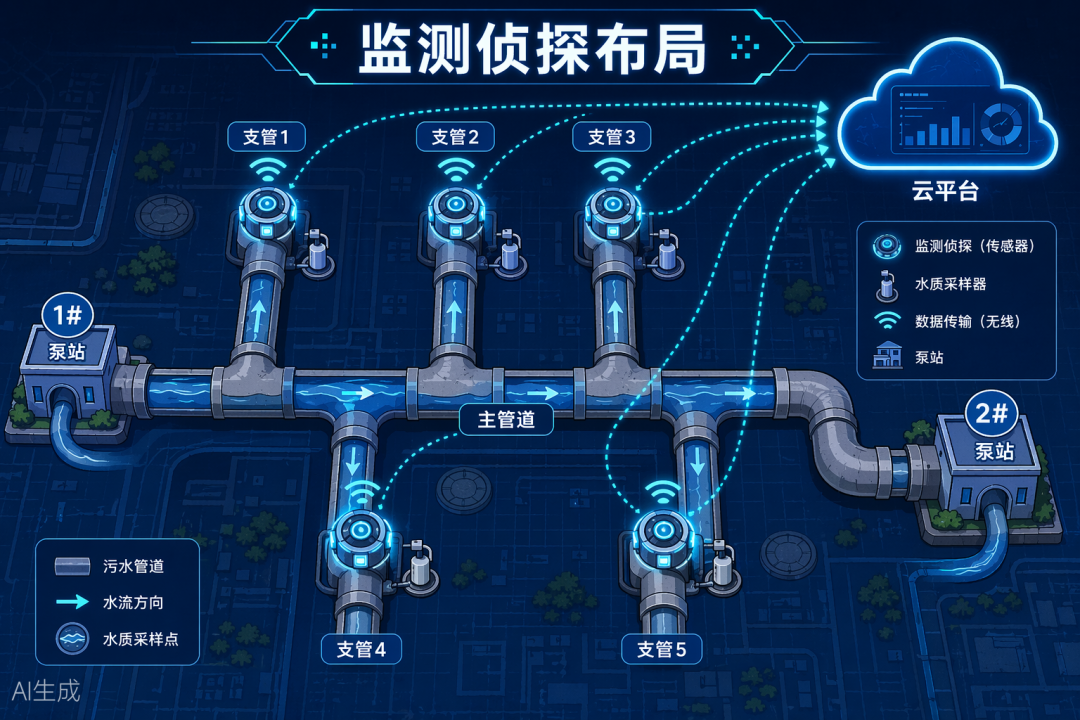

1.监测 “侦探” 布局

小编在管网 5 个关键节点（支管1~5），同步安装流量在线监测仪，并搭配微型水质自动采样仪设备，每日自动采集4次原样后送检化验，实现 “数据 + 水质” 双重追踪。进水水质水量分析四天记录数据，确保工况切换与水质变化 “全程不脱节”。【水质采样怎么做？TWS来帮忙！—智慧排水之乱弹（101）】

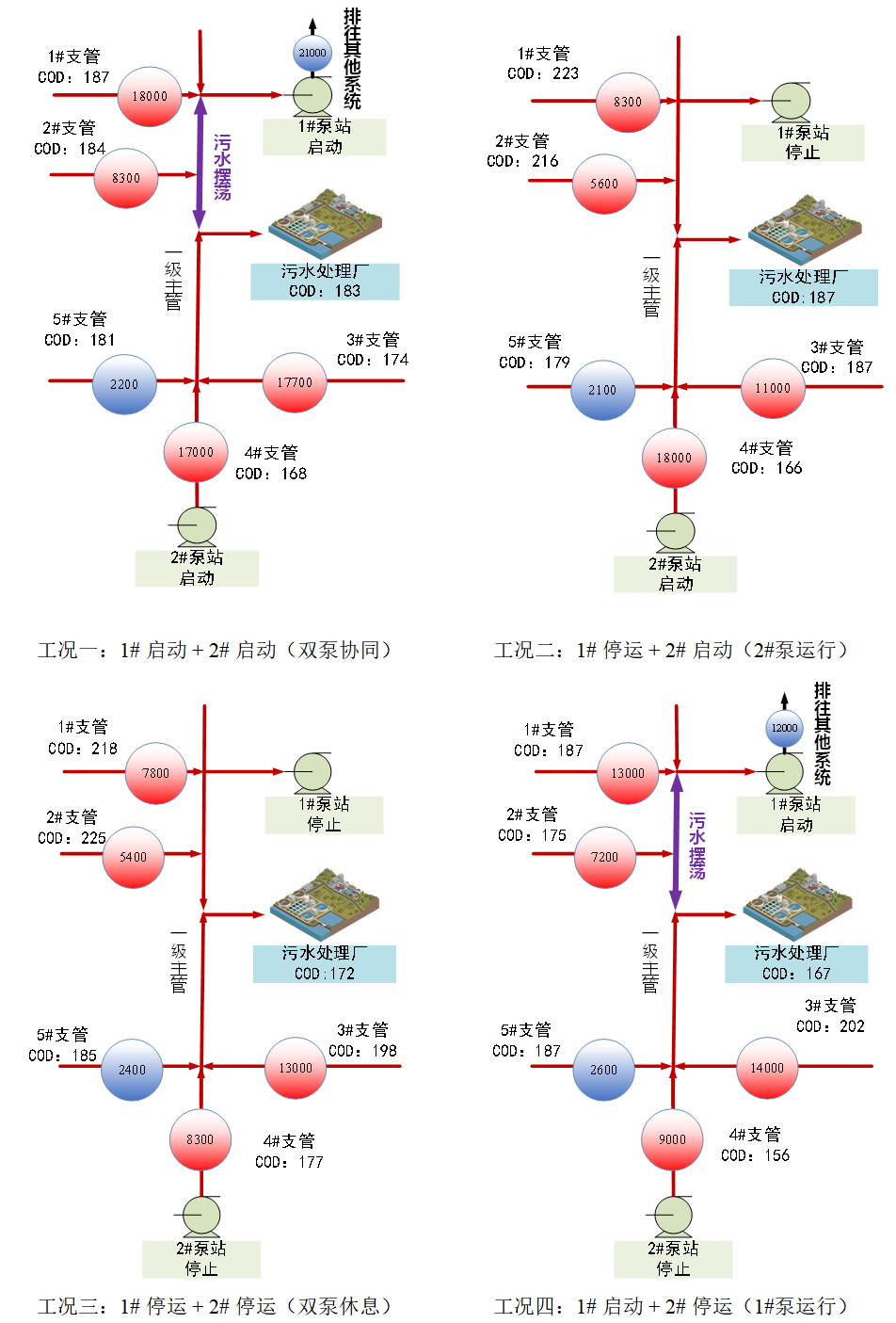

工况设定：依据 4 种典型 “排污工况”，覆盖两台泵站的启停组合：

2.工况切换引发的 “水质反转”

监测期间里，在线水质水量监测仪记录四种工况下戏剧性的 “水质变化”，清晰揭示了泵站工况的影响：

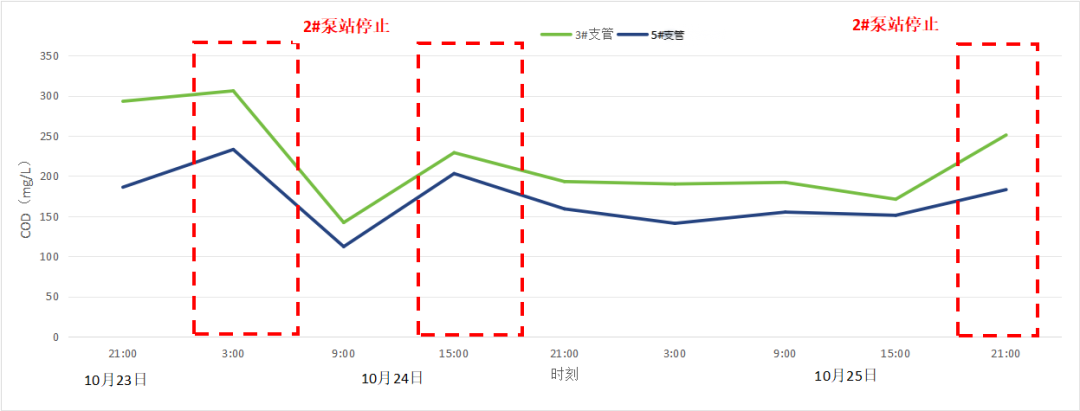

对各工况下支管COD分析发现，工况二（1#泵站停运时），相对于1#泵站启动，1#支管和2#支管的COD浓度均值分别为223mg/L和216mg/L，污水厂服务范围内1#支管和2#支管属于较优质的污水来源。工况三和四（2#泵站停运），相对于2#泵站启动，3#和5#支管的COD均值浓度也有上涨，污水厂服务范围内3#支管和5#支管属于较优质的污水来源。

以上结果说明1#和2#泵站的启动会沿线的支管污水水质下降，结合主干管与支管的液位与流量联动分析，发现泵站启动能造成支管的排污受阻、顶托甚至逆流，形成低水质与支管水质混合的情况，从而降低了支管的水质；而泵站的停止能让支管的污水排放自主，恢复本来的排污规律，水质不再被混合，从而变现水质升高。

2、总体水质分析

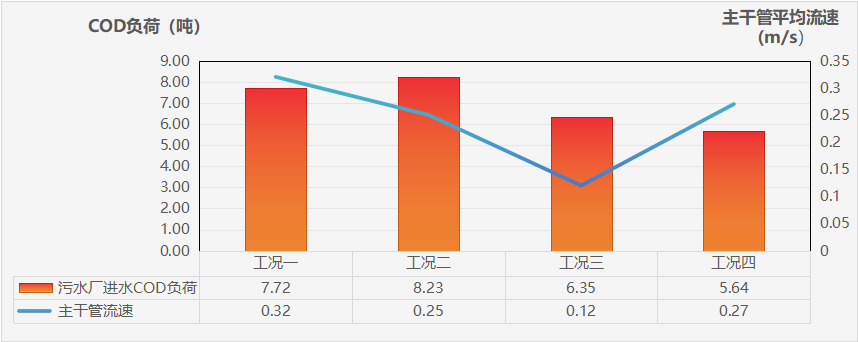

在工况一~四，污水厂进水日均COD浓度出现不同程度的表现均值分别为183mg/L、187mg/L、172mg/L、167mg/L。令小编差异的是各支管COD水质都较高的工况三，污水厂进水浓度却不是最优，反而污水厂COD水质在工况二是最高。但通过比对主干管流速与污水厂COD总负荷，发现工况二的污水厂COD总负荷最高，工况二COD浓度高的原因是因为2#泵站启动引起主干管的流速提升，一方面减少管内水力停留时间和COD沉降幅度，另一方面卷动管底淤积层再悬浮，提高水体COD浓度。1#泵站启动提高流速会提高一级主管的COD浓度，相对于工况三，污水厂进水COD提升幅度约8.7%。

工况一两台泵站都启动，主干管流速最高，但是1#泵站持续运行，抽排了支管1#和2#的大量优质污水，污水厂以南的污水成为绝大多数来源，4#支管的污水严重稀释了主干管的污水水质，从而降低污水厂进水水质浓度和污染物负荷总量。

3.核心发现：泵站是 “水质调节器”

在线监测数据直接锁定关键：两台泵站都是影响污水厂进水 COD 的 “核心变量”。

1. 1#泵站启动+2#泵站启动→抽走高浓度污水 + 引入低浓度污水→COD 下降；
2. 1#泵站停运+2#泵站启动→高浓度污水留存+主干管内耗降低→COD 上升最优；
3. 双泵全停→各节点 COD 达峰值，但流速缓慢管内水质消解沉降严重→COD 下降；
4. 1#泵站启动+2#泵站停运→抽走高浓度污水+主干管内耗降低→COD 下降最多；

若要暂时提高南片污水厂的进水COD浓度，工况二（1#泵站停运和2#泵站启动）可能是较好的选择，避免1#支管等片区较高浓度的污水被1#泵站抽走的同时，提高主干管的流速，以实现污水厂进水水质最大化。

1#泵站的设置主要是因为污水厂服务范围出现雨水、山泉水混入导致超过污水厂设计处理水量，抽排往其他系统减轻污水厂的水量负荷冲击。若考虑生产问题，既不让大量优质污水从1#泵站排走，也不想让4#支管的低浓度污水冲击水质，可以减少1#泵站的泵机启动数量或时间，2#泵站的泵机启动数量不变，这样既保证污水厂服务片区污水量不过载，也保证污水厂进水的水质。

另外笔者也建议针对低浓度污水的4#支管汇水范围开展更精细的溯源排查，完成该片区的提质增效改造，提高污水厂的进水浓度。

4.小结

泵站工况与 COD 的 “关联破解”，在线监测用数据发挥了两大核心作用，成为智慧排水的 “核心工具”：（1）做工况与水质的 “数据军师”：不用盲目猜测，通过实时监测流量、液位、COD，建立泵站启停与水质变化的量化关系，明确两台 泵站的 “关联作用”，给出 提 COD、长期稳水质的方案，避免无效调度。（2）做系统运维的 “降本高手”：通过监测数据明确主干管安全液位、优化泵站调度，减少管道顶托和淤泥沉降，降低清淤频次，推动排水系统从 “经验管理” 升级为 “数据驱动”。

在线监测技术就像给城市排水系统装上了 “感知神经” 和 “智慧大脑”，它不仅能精准捕捉流量、液位的每一个变化，还能解锁隐藏在数据背后的运行规律。随着技术的不断成熟，在线监测将在更多城市的排水系统中发挥作用，让泵站调度更科学、运维成本更经济，为智慧排水建设注入源源不断的 “数据动力”。
